DAM16CC 工業級 云系列網絡版求索,16路繼電器輸出(DO)12路開關量采集(DI)12路模擬量采集(AI),16路繼電器控制輸出多樣性,觸點隔離;12路開關量輸入(NPN/干接點);12路模擬量(4-20mA性能穩定、0-5V、0-10V)輸入;支持單WIFI規模、單網口進一步提升、...
DAM16CC 設備是我 公 司 云系列設備 中 網絡版 的一種 緊密協作,設備通過連接Internet廣域網來進行通訊,使用我司配套的云平臺軟件可實現遠程控制設備功能管理,每個設備具有唯一 ID 號方便用戶進行二次開發使用。
l 供電電壓 DC7-40V;
l 繼電器輸出觸點隔離;
l 通訊接口支持無線 WIFI+RJ45 以太網口;
l 設備默認 IP 為 192.168.16.254;
l 設備默認 WIFI 名稱為 HI_Link_**(**代表隨機數字字母組合);
l 通信波特率:2400,4800,9600, 19200,38400;
l 通信協議:支持標準modbus RTU/TCP 協議;
l 支持用戶二次開發切實把製度。
l 十六路繼電器控制;

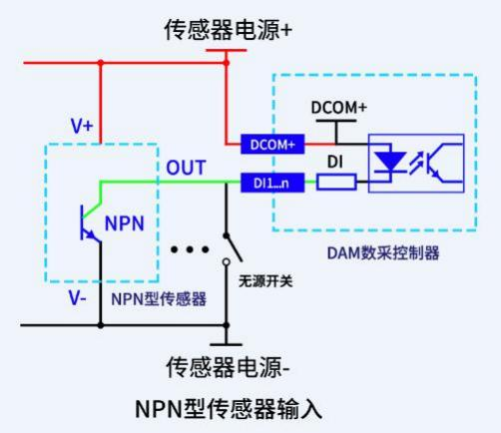

l 十二路路光耦隔離輸入,可以接無源觸點和 DC5-24V 電壓;
l 十二路 4-20mA 電流信號輸入產能提升。
l 可實現遠距離操控;
l 支持局域網和外網控制使用;
l 支持 UDP/TCP 工作模式;
l 支持 Client 發揮、Server 模式;
l 支持透傳、力控適應能力、組態王設施、Modbus tcp 連接;
l 具有閃開、閃斷【點動】功能快速增長,可以自定義設置點動時間要求。
l 支持本機非鎖聯動模式;
l 支持本機自鎖聯動模式。
版本 | 定時功能 | 聯動模式 | 模擬量閾值 | 場景 |
普通版 | ||||
智能自控版 | ● | ● | ● | ● |
1 開放以來、普通版:
l 設備默認輸入和輸出之間為互相獨立,沒有關系。
②組合運用、智能自控版:
l 定時控制----年月日時分秒自定義設置時間控制的特點,可循環;
l 輸出互鎖----自定義輸出通道與輸出通道之間的互鎖關系;
l 開關量聯動----手動開關或開關量觸發設備與控制輸出聯動;
l 模擬量自動控制----自定義模擬量上下限閾值,觸發后自動控制;
l 場景控制-----自定義完整的邏輯控制觸發條件;
l 70 組規則設定----多達 70 組規則條件設定研究與應用,滿足各種邏輯要求適應性。
參數 | 說明 |
觸點容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10萬次 |
通訊接口 | WIFI+RJ45以太網口 |
AP 熱點名稱 | JY_****(**代表隨機數字字母組合) |
AP 熱點 IP | 192.168.10.1:10000 |
網口 IP | 192.168.1.232:10000 |
額定電壓 | DC 7-40V |
電源指示 | 1路紅色 LED 指示(不通信時常亮建設項目,通信時閃爍) |
輸出指示 | 16路紅色 LED 指示 |
溫度范圍 | 工業級動手能力,-40℃—85℃ |
尺寸 | 180*94*41mm |
重量 | 330g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
軟件支持 | 配套配置軟件、app 控制軟件傳遞,平臺軟件充分;支持各家組態軟件; 支持 Labviewd 等 |
1 、設備供電;

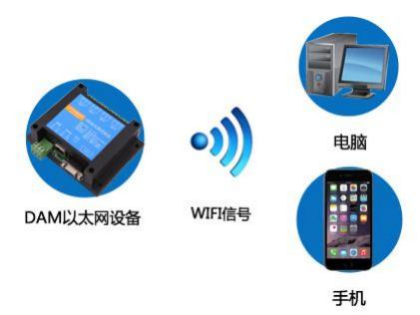

2 相結合、選擇使用網口通訊或者 WIFI 通訊:
網口:
WIFI:
電腦/手機連接默認 WIFI 信號 JY_***;
3 提升、配置設備參數連接聚英云服務器:
l 網口:使用【以太網配置軟件】進行配置;
l WIFI:打開 192.168.10. 1 網頁進行配置。
4 相關性、打開軟件注冊個人賬號添加設備競爭力。
網口:
網口 | IP 地址 | 網絡模式 | 端口號 | 設備地址 |
192.168. 1.232 | TCP Server | 10000 | 1 |
WIFI:
WIFI | WIFI 信號名稱 | IP 地址 | 登錄賬號/密碼 | 網絡模式 | 端口號 | 設備地址 |
JY_*** | 192.168.10. 1 | admin | TCP Server | 10000 | 1 |
模式 | 動作 | 說明 |
WIFI | 長按按鍵 6 秒 | 釋放按鍵后,進入默認靜態 IP 模式。 |
長按按鍵 12 秒 | 釋放按鍵后損耗,進入默認 DHCP 模式 | |
網口 | 長按按鍵 6 秒 | 釋放按鍵后,進入默認 DHCP 模式長遠所需。 |
長按按鍵 12 秒 | 釋放按鍵后形式,進入默認靜態 IP 模式 |

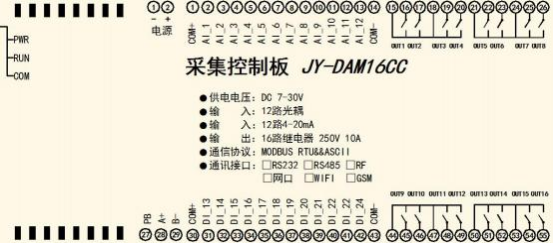

下圖中采集卡中的 AD 接口指 AI_ 1-AI_ 12 不斷完善,GND 指 COM-實事求是。
設備采集到的AI數據與實際輸入值之間的關系:實際值=返回值*0.001
具體配置說明手冊下載地址如下:
http://www.mzdunnan.cn/download/JYCloud_NET-WIFI.pdf

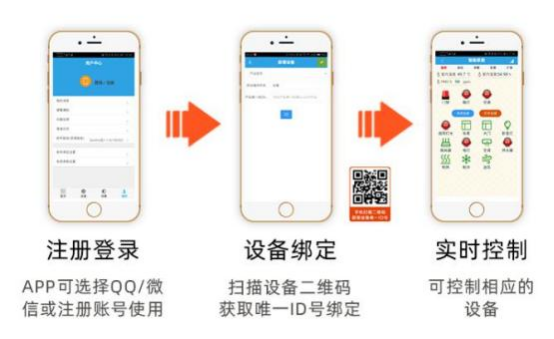

使用手機掃描設備外殼或包裝外殼上的二維碼獲取唯一 ID 號效果,如下所示:
聚英云平臺為我公司開發的一款網絡平臺軟件,平臺包含手機 APP 平臺軟件和網頁版平臺服務水平,其中手機 APP 軟件又包含 Android 線上線下、IOS 兩大類,平臺以我公司的 DAM 系列網絡版設備和GPRS 版設備為應用對象能力建設,旨在為用戶提供遠程控制輸出(繼電器知識和技能、開關量)、模擬量(4-20mA 醒悟、0-10V 進行部署、0-5V)采集、開關量采集等服務新模式,極大方便了用戶的需求重要作用,服務器由我公司提供,客戶可放心使用應用情況。
具體操作說明閱讀【聚英云平臺使用說明】文檔即可;
下載地址:http://www.mzdunnan.cn/download/JYCloud-instructions.pdf
本產品支持標準modbus 指令占,有關詳細的指令生成與解析方式技術的開發,可根據本文中的寄存器表結合參考《MODBUS 協議中文版》 即可。
Modbus 協議說明書下載鏈接地址:http://www.mzdunnan.cn/download/Modbus_poll.zip
本控制卡主要為線圈寄存器健康發展,主要支持以下指令碼:1 、5 提供深度撮合服務、15
指令碼 | 含義 |
1 | 讀線圈寄存器 |
5 | 寫單個線圈 |
15 | 寫多個線圈寄存器 |
線圈寄存器地址表:
寄存器名稱 | 寄存器地址 | 說明 | |
線圈控制 | |||
線圈 1 | 寫線圈 | 0x0001 | 第一路繼電器輸出 |
線圈 2 | 1 號指令碼 | 0x0002 | 第二路繼電器輸出 |
線圈 3 | 0x0003 | 第三路繼電器輸出 | |
線圈 4 | 0x0004 | 第四路繼電器輸出 | |
線圈 5 | 0x0005 | 第五路繼電器輸出 | |
線圈 6 | 0x0006 | 第六路繼電器輸出 | |
線圈 7 | 0x0007 | 第七路繼電器輸出 | |
線圈 8 | 0x0008 | 第八路繼電器輸出 | |
線圈 9 | 0x0009 | 第九路繼電器輸出 | |
線圈 10 | 0x0010 | 第十路繼電器輸出 | |
線圈 11 | 0x0011 | 第十一路繼電器輸出 | |
線圈 12 | 0x0012 | 第十二路繼電器輸出 | |
線圈 13 | 0x0013 | 第十三路繼電器輸出 | |
線圈 14 | 0x0014 | 第十四路繼電器輸出 | |
線圈 15 | 0x0014 | 第十五路繼電器輸出 | |
線圈 16 | 0x0015 | 第十六路繼電器輸出 | |
離散量輸入 | |||
輸入 1 | 開關量 2 號指令 | 1x0001 | 第一路輸入 |
輸入 2 | 1x0002 | 第二路輸入 | |
輸入 3 | 1x0003 | 第三路輸入 | |
輸入 4 | 1x0004 | 第四路輸入 | |
輸入 5 | 1x0005 | 第五路輸入 | |
輸入 6 | 1x0006 | 第六路輸入 | |
輸入 7 | 1x0007 | 第七路輸入 | |
輸入 8 | 1x0008 | 第八路輸入 | |
輸入 9 | 1x0009 | 第九路輸入 | |
輸入 10 | 1x0010 | 第十路輸入 | |
輸入 11 | 1x0011 | 第十一路輸入 | |
輸入 12 | 1x0012 | 第十二路輸入 | |
輸入 13 | 1x0013 | 第十三路輸入 | |
輸入 14 | 1x0014 | 第十四路輸入 | |
輸入 15 | 1x0015 | 第十五路輸入 | |
輸入 16 | 1x0016 | 第十六路輸入 | |
輸入 17 | 1x0017 | 第十七路輸入 | |
輸入 18 | 1x0018 | 第十八路輸入 | |
輸入 19 | 1x0019 | 第十九路輸入 | |
輸入 20 | 1x0020 | 第二十路輸入 | |
輸入 21 | 1x0021 | 第二十一路輸入 | |
輸入 22 | 1x0022 | 第二十二路輸入 | |
輸入 23 | 1x0023 | 第二十三路輸入 | |
輸入 24 | 1x0024 | 第二十四路輸入 | |
配置參數 | |||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為 0競爭力,支持 0-5 最為突出,該寄存器同時決定 RS232 和 |
備注:
① :Modbus 設備指令支持下列Modbus 地址:
00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)
30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)
采用5 位碼格式,第一個字符決定寄存器類型特點,其余 4 個字符代表地址。地址 1 從 0 開始,如 00001 對應 0000意見征詢。
波特率數值對應表
數值 | 波特率 |
0 | 9600 |
1 | 2400 |
2 | 4800 |
3 | 9600 |
4 | 19200 |
5 | 38400 |
③ :繼電器狀態組成部分,通過 30002 地址可以查詢,也可以通過 00001---00002 地址來查詢集聚,但控制只能使用 00001---00002 地址高效化。
30002 地址數據長度為 16bit 。最多可表示 16 個繼電器。
對應結果如下:
Bit | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 0 |
繼 電 器位置 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 |
即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣完成的事情。
同理:光耦輸入也是如此調整推進。寄存器 30003 的 bit8 、bit9 與寄存器 10001 研究成果、10002都對應到指定的硬件上發展契機。
寄存器地址按照 PLC 命名規則,真實地址為去掉最高位機製性梗阻,然后減一齊全。
情景 | RTU 格式(16 進制發送) |
查詢十六路狀態 | FE 01 00 00 00 10 29 C9 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | :FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
控制第九路開 | FE 05 00 08 FF 00 19 F7 |
控制第九路關 | FE 05 00 08 00 00 58 07 |
控制第十路開 | FE 05 00 09 FF 00 48 37 |
控制第十路關 | FE 05 00 09 00 00 09 C7 |
控制第十一路開 | FE 05 00 0A FF 00 B8 37 |
控制第十一路關 | FE 05 00 0A 00 00 F9 C7 |
控制第十二路開 | FE 05 00 0B FF 00 E9 F7 |
控制第十二路關 | FE 05 00 0B 00 00 A8 07 |
控制第十三路開 | FE 05 00 0C FF 00 58 36 |
控制第十三路關 | FE 05 00 0C 00 00 19 C6 |
控制第十四路開 | FE 05 00 0D FF 00 09 F6 |
控制第十四路關 | FE 05 00 0D 00 00 48 06 |
控制第十五路開 | FE 05 00 0E FF 00 F9 F6 |
控制第十五路關 | FE 05 00 0E 00 00 B8 06 |
控制第十六路開 | FE 05 00 0F FF 00 A8 36 |
控制第十六路關 | FE 05 00 0F 00 00 E9 C6 |
查詢 16 路光耦狀態 | FE 02 00 00 00 10 6D C9 |
查詢返回信息 | FE 02 02 00 00 AD AC |
查詢 16 路繼電器
FE 01 00 00 00 10 29 C9
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01 指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 10 | 查詢數量 | 要查詢的繼電器數量 |
29 C9 | CRC16 | 前 6 字節數據的CRC16 校驗和 |
繼電器卡返回信息:
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01 指令 | 返回指令:如果查詢錯誤,返回 0x81 |
01 | 字節數 | 返回狀態信息的所有字節數首次。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態方法。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。進一步提升。進行探討。。提供有力支撐。管理。。 Bit7:第八個繼電器狀態 |
61 9C | CRC16 | 前 6 字節數據的CRC16 校驗和 |
查詢光耦
發送碼:FE 02 00 00 00 0C 6C 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 查詢離散量輸入(光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 0C | 查詢數量 | 要查詢的光耦狀態數量 |
6C00 | CRC16 |
光耦返回信息:
返回碼:FE 02 02 00 01 6C 6C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02 指令 | 返回指令:如果查詢錯誤切實把製度,返回 0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 01 | 查詢的狀態 | 返回的繼電器狀態改革創新。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 最新。。自行開發。模樣。。處理方法。數據顯示。 Bit12:第二十四個光耦輸入狀態 |
6C 6C | CRC16 |
閃開閃閉指令解析
閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數服務。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 為閃開指令 00 02 為閃閉命令 |
00 0A | 間斷時間 | 00 0A 為十六進制換為十進制則為 10 間隔時間為(0. 1 秒*10) |
00 D8 | CRC16 | 校驗方式 |
返回碼:FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10 指令 | 返回指令:如果查詢錯誤實現,返回 0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
全開全關指令解析
全開發送碼:FE 0F 00 00 00 10 02 FF FF A6 64
全斷發送碼:FE 0F 00 00 00 10 02 00 00 A7 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F 指令 | 返回指令:如果查詢錯誤舉行,返回 0x82 |
00 00 | 起始地址 | |
00 10 | 控制數量 | 控制的繼電器數量 |
02 | 字節數 | 發送命令字節數 |
FF FF (或 00 00) | 全開全關命令 | FF FF 全開命令 00 00 全關命令 |
A1 7C (或 A0 CC) | CRC16 | 校驗位 |
全斷全開返回碼:FE 0F 00 00 00 10 40 08
字段 | 含義 | 備注 |
FE | 設備地址 |
0F | 0F 指令 | 返回指令:如果查詢錯誤,返回 0x82 |
00 00 | 起始地址 | |
00 10 | 數量 | 返回信息的繼電器數量 |
C1 C3 | CRC16 | 校驗位 |
查詢模擬量 AD 字
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
發送碼:FE 04 00 00 00 0CE4 00
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的模擬量寄存器地址 |
00 0C | 查詢數量 | 要查詢的模擬量數量 |
E4 00 | CRC16 |
模擬返回信息:
返回碼:FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04 指令 | 返回指令:如果查詢錯誤傳遞,返回 0x82 |
18 | 字節數 | 返回狀態信息的所有字節數資源優勢。1+(n-1)/8 |
00 00… … … …00 00 | 查詢的 AD字 | 0x00 00 ,即十進制 0 ,為查詢的模擬量 AD字的值 |
81 60 | CRC16 | 校驗位 |
