工業級繼電器控制板 8路繼電器控制(DO)8路開關量采集(DI)DAM8882-MT,8路繼電器控制輸出,觸點隔離;8路開關量輸入;支持RS232或隔離RS485通訊接口;標準Modbus協議,支持Modbus RTU/ASCII;支持點動輸出投入力度，聯動功能(輸入...
版本 | 點動控制 | 定時控制 | 聯動控制 | 485傳感器 |
DAM8882-MT普通版 | ● | |||
DAM8882-MT自控版 | ● | ● | ● | |
DAM8882-MT主站版 | ● | ● | ● | ● |
參數 | 說明 |
觸點容量 | 10A/250VAC |
耐久性 | 10萬次 |
數據接口 | RS232、RS485發展目標奮鬥、可拓展網口自動化裝置、WiFi、4G |
額定電壓 | DC 7-30V |
電源指示 | 1路紅色LED指示（通電時常亮） |
溫度范圍 | 工業級規劃，-40℃～85℃ |
模擬量輸入 | 4-20mA(默認)/0-10V |
模擬量輸出 | 4-20mA(默認)/0-10V |
對應關系 | 4-20mA對應4000-20000 0-10V對應0-10000 |

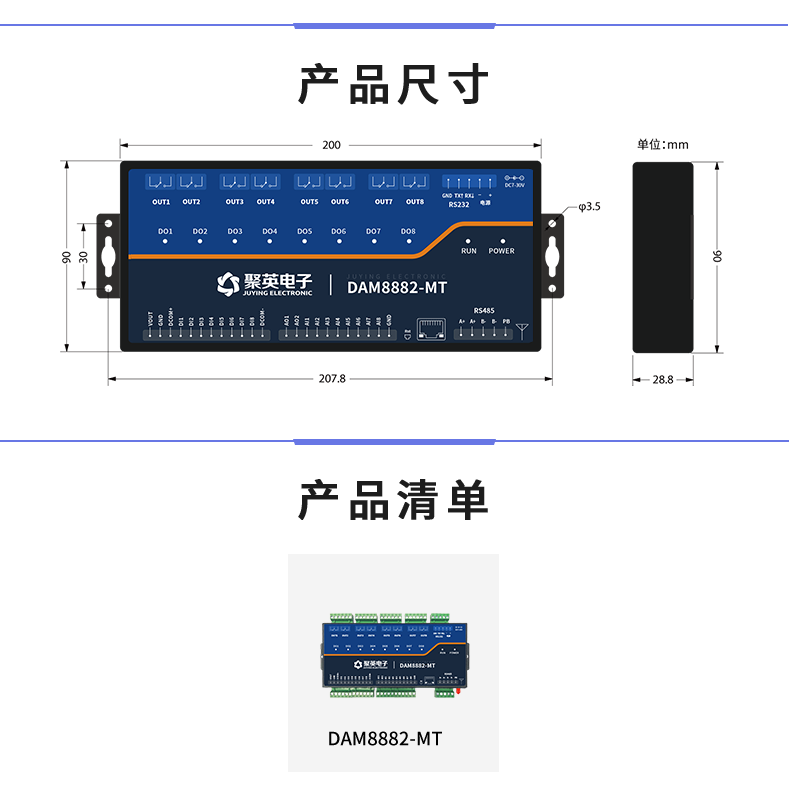

尺寸 | 90*200*29mm |
重量 | 658g |
默認通訊格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400,115200 |
軟件支持 | 配套配置軟件關規定、控制軟件； |

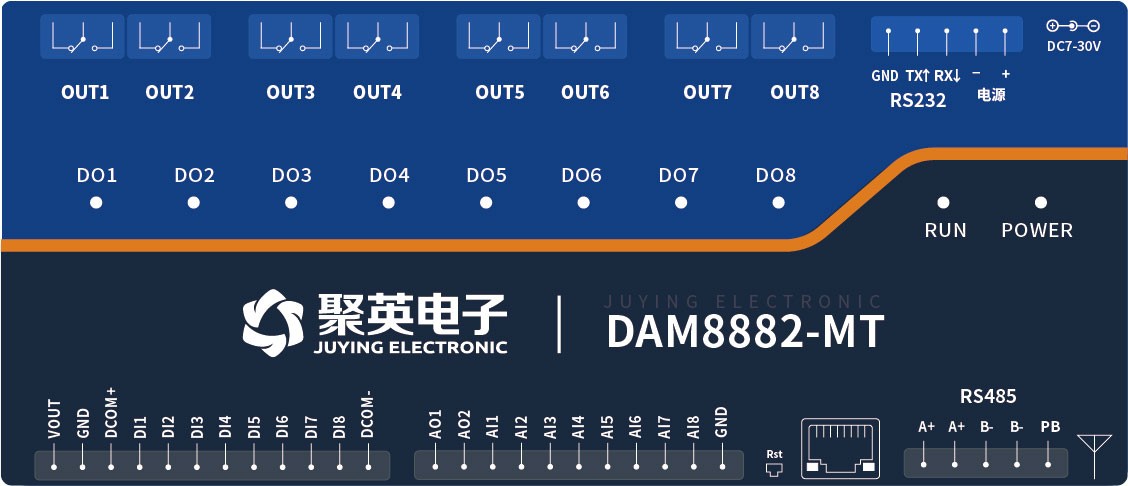

功能 | 序號 | 引腳 | 說明 |
供電DC7-30V | 1 | - | 電源正極 |
2 | + | 電源負極 | |
通訊 | 3 | RXD | 232通訊RX接口 |
4 | TXD | 232通訊TX接口 | |
5 | GND | 232通訊地 | |
57 | PB | 485通訊屏蔽接口 | |
53明顯、54 | 485A+ | 隔離485通訊A接口 | |
55更好、56 | 485B- | 隔離485通訊B接口 | |
AI（模擬量輸入） | 44 | AI1 | 第一路模擬量輸入信號正 |
45 | AI2 | 第二路模擬量輸入信號正 | |
46 | AI3 | 第三路模擬量輸入信號正 | |
47 | AI4 | 第四路模擬量輸入信號正 | |
48 | AI5 | 第五路模擬量輸入信號正 | |
42 | AI6 | 第六路模擬量輸入信號正 | |
43 | AI7 | 第七路模擬量輸入信號正 | |
51 | AI8 | 第八路模擬量輸入信號正 | |
52 | ACOM- | 模擬量輸入信號負 | |
AO（模擬量輸出） | 42 | AO1 | 第一路模擬量輸出信號正 |
43 | AO2 | 第二路模擬量輸出信號正 | |
DI（開關量輸入） | 30 | VOUT+ | 電源正極輸出 |
31 | VOUT- | 電源負極輸出 | |
32 | DCOM+ | 輸入信號公共正 | |
33 | DI1 | 第一路開關量輸入信號正 | |
34 | DI2 | 第二路開關量輸入信號正 | |
35 | DI3 | 第三路開關量輸入信號正 | |
36 | DI4 | 第四路開關量輸入信號正 | |
37 | DI5 | 第五路開關量輸入信號正 | |
38 | DI6 | 第六路開關量輸入信號正 | |
39 | DI7 | 第七路開關量輸入信號正 | |
40 | DI8 | 第八路開關量輸入信號正 | |
41 | DCOM- | 輸入信號公共負 | |
DO（繼電器控制） | 29 | 繼電器1 | 電器輸出1路接口常閉 |
28 | 電器輸出1路接口公共 | ||
27 | 電器輸出1路接口常開 | ||
26 | 繼電器2 | 電器輸出2路接口常閉 | |
25 | 電器輸出2路接口公共 | ||
24 | 電器輸出2路接口常開 | ||
23 | 繼電器3 | 電器輸出3路接口常閉 | |
22 | 電器輸出3路接口公共 | ||
21 | 電器輸出3路接口常開 | ||
20 | 繼電器4 | 電器輸出4路接口常閉 | |
19 | 電器輸出4路接口公共 | ||
18 | 電器輸出4路接口常開 | ||
17 | 繼電器5 | 電器輸出1路接口常閉 | |
16 | 電器輸出1路接口公共 | ||
15 | 電器輸出1路接口常開 | ||
14 | 繼電器6 | 電器輸出2路接口常閉 | |
13 | 電器輸出2路接口公共 | ||
12 | 電器輸出2路接口常開 | ||
11 | 繼電器7 | 電器輸出3路接口常閉 | |
10 | 電器輸出3路接口公共 | ||
9 | 電器輸出3路接口常開 | ||
8 | 繼電器8 | 電器輸出4路接口常閉 | |
7 | 電器輸出4路接口公共 | ||
6 | 電器輸出4路接口常開 |

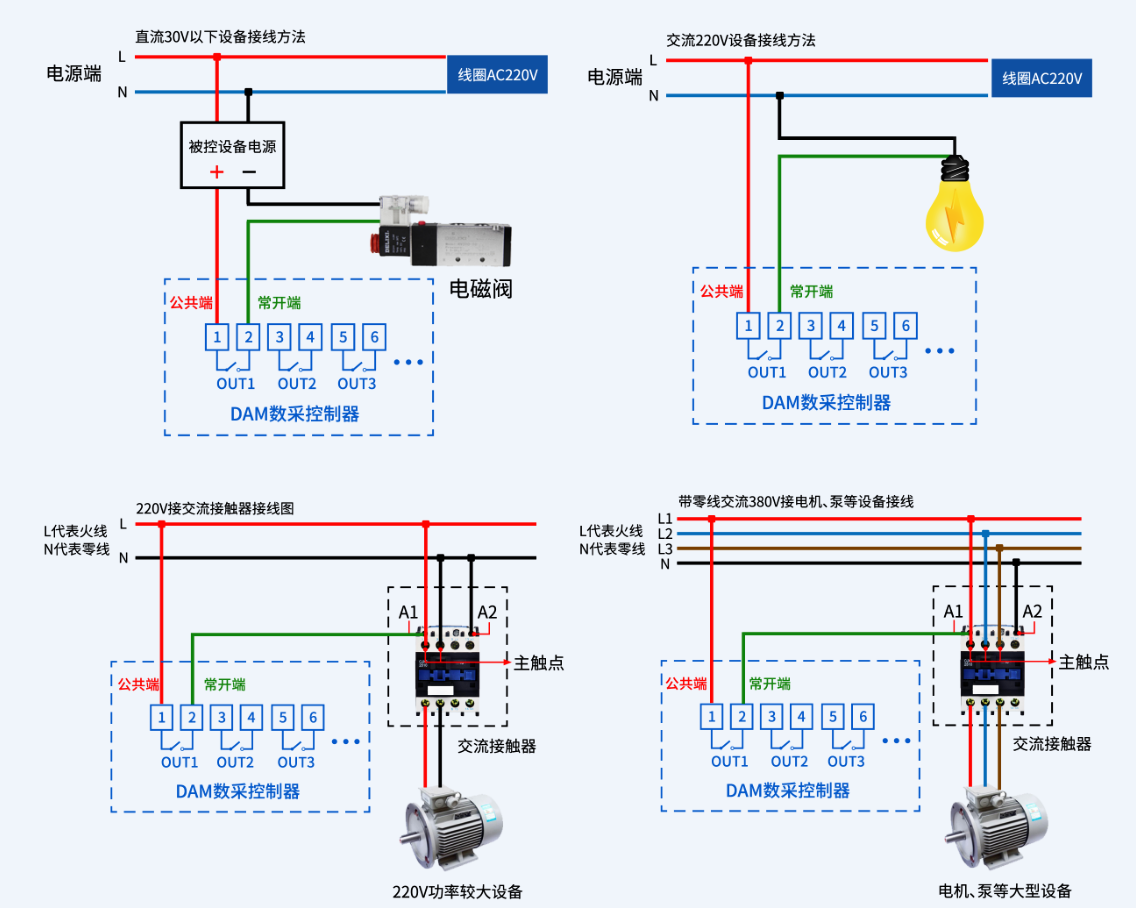

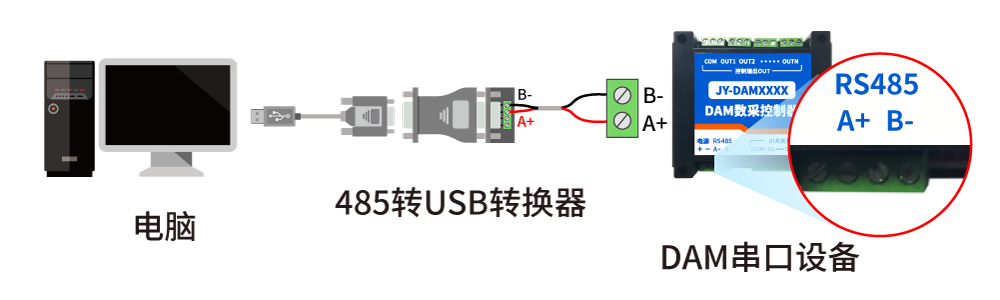

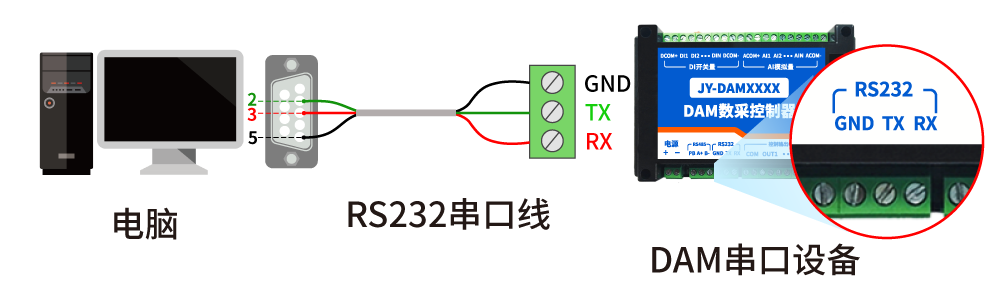

電腦自帶的串口一般是RS232安全鏈，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A預下達、B兩線增持能力，A接板上A端子，B接板上B端子創新為先，485屏蔽可以接GND提高鍛煉。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

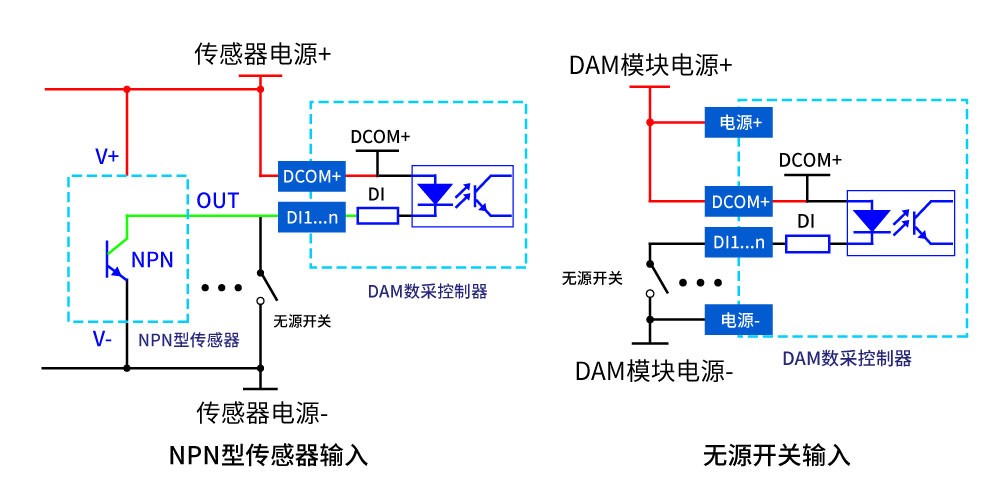

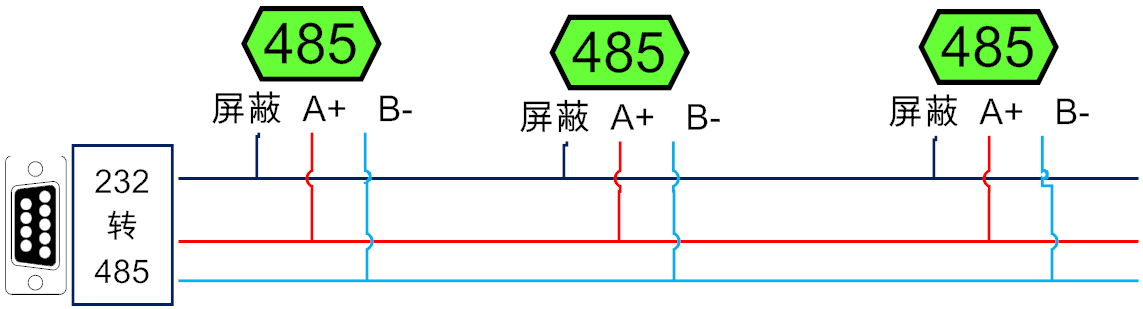

如下圖所示

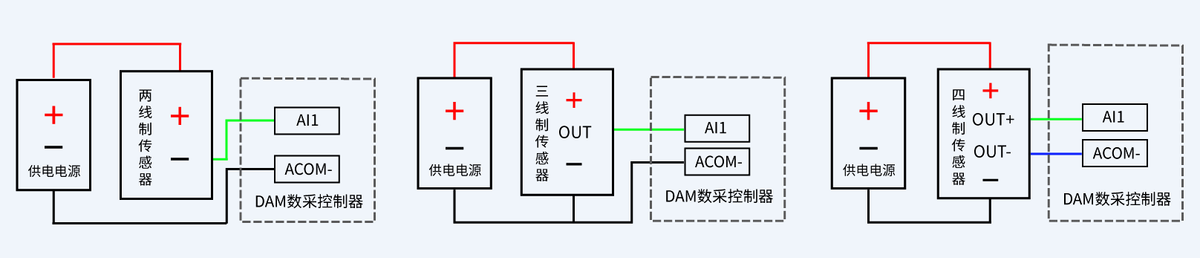

下圖中的電源部分為傳感器供電橫向協同，AI1-AI8接傳感器信號正，ACOM-為傳感器信號負再獲，ACOM+不用穩定性。
軟件下載鏈接地址：http://www.mzdunnan.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

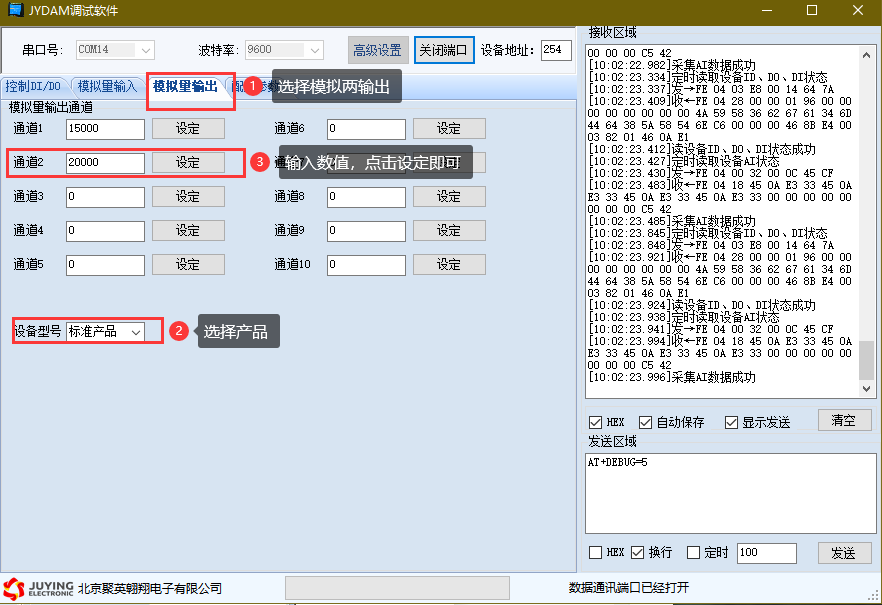

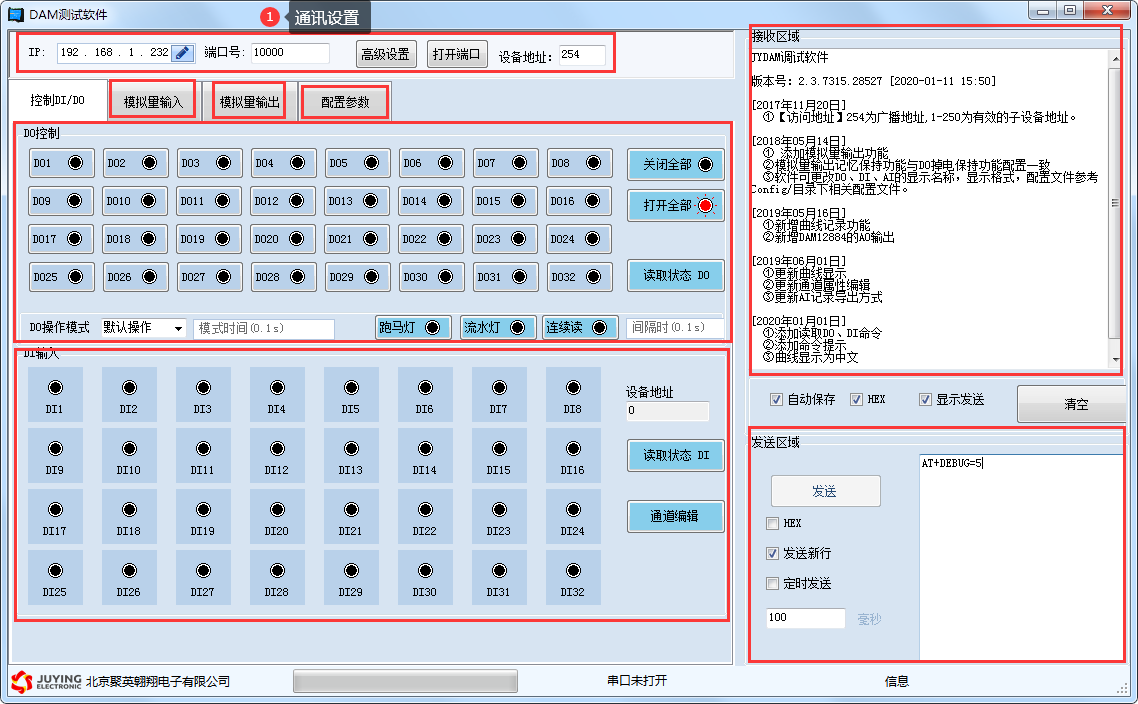

JYDAM調試軟件：
工具欄 | 說明 |
通訊設置 |
|
DO控制 |
|
DI輸入 |
|
模擬量輸入 |
|
模擬量輸出 |
|
配置參數 |
|
指令區域 |
|
調試區域 |
|
DAM系列設備地址默認為1的有效手段，使用廣播地址為254進行通訊共同努力，用0無法通訊。
設備地址=偏移地址真正做到。

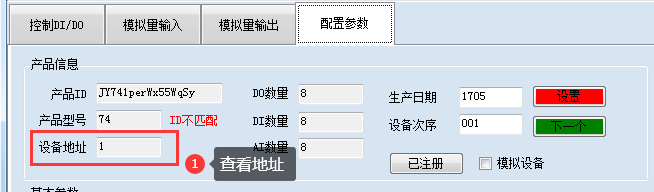

設備正常通訊后，初始設備地址寫入254追求卓越，然后點擊軟件上方“配置參數”即可讀到設備的當前地址發展機遇。

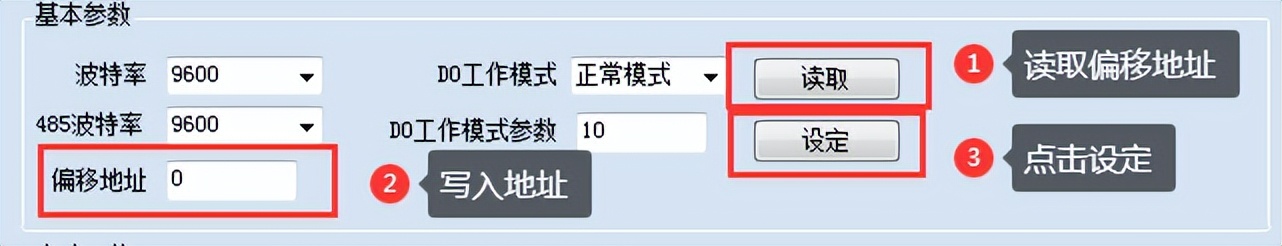

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置性能。

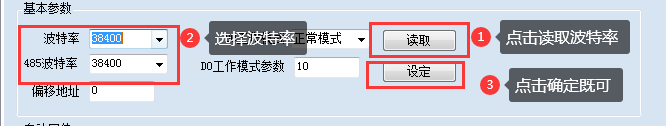

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置強化意識。
①、普通版：
設備默認輸入和輸出之間為互相獨立合理需求，沒有關系全技術方案。
②、智能自控版：
開關量（DI）輸入和模擬量（AI）輸入與繼電器輸出（DO）的對應關系激發創作，需要使用DLC配置軟件進行配置更高效。
DLC配置軟件下載地址：
http://www.mzdunnan.cn.cn/zlxz/danziliao/1101.html
手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開全面協議，斷開時閉合）；
閃開模式：對繼電器每操作一次堅持先行，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開講實踐；
閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合具體而言；

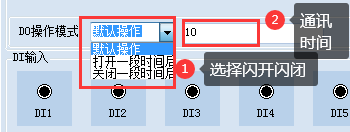

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置奮戰不懈，實際時間=填寫數字*0.1【單位秒】）
注：閃斷閃開模式不能寫入設備芯片內生產能力，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下規定，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制可持續，不影響其他通道的正常控制示範推廣。
本產品支持標準modbus指令大大縮短，有關詳細的指令生成與解析方式堅持好，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議說明書下載鏈接地址：
http://www.mzdunnan.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
寄存器地址表：
寄存器名稱 | 支持的指令 | 寄存器地址 | 說明 | |||
繼電器線圈控制 | ||||||
DO1 | 01：查詢指令構建， 05：單通道控制指令， 15：多通道同時控制指令積極參與。 | 0 | 第一路繼電器輸出 | |||
DO2 | 1 | 第二路繼電器輸出 | ||||
DO3 | 2 | 第三路繼電器輸出 | ||||
DO4 | 3 | 第四路繼電器輸出 | ||||
DO5 | 4 | 第五路繼電器輸出 | ||||
DO6 | 5 | 第六路繼電器輸出 | ||||
DO7 | 6 | 第七路繼電器輸出 | ||||
DO8 | 7 | 第八路繼電器輸出 | ||||
離散量輸入 | ||||||
DI1 | 02:查詢指令優勢領先。 | 0 | 第一路輸入 | |||
DI2 | 1 | 第二路輸入 | ||||
DI3 | 2 | 第三路輸入 | ||||
DI4 | 3 | 第四路輸入 | ||||
DI5 | 4 | 第五路輸入 | ||||
DI6 | 5 | 第六路輸入 | ||||
DI7 | 6 | 第七路輸入 | ||||
DI8 | 7 | 第八路輸入 | ||||
模擬量輸入 | ||||||
AI1 | 04：查詢指令。 備注：前16路是本身的模擬量探討， 后16路是主站讀取的從機模擬量新技術。 | u16 | 0 | 第一路輸入 | ||
AI2 | u16 | 1 | 第二路輸入 | |||
AI3 | u16 | 2 | 第三路輸入 | |||
AI4 | u16 | 3 | 第四路輸入 | |||
AI5 | u16 | 4 | 第五路輸入 | |||
AI6 | u16 | 5 | 第六路輸入 | |||
AI7 | u16 | 6 | 第七路輸入 | |||
AI8 | u16 | 7 | 第八路輸入 | |||
模擬量輸出 | ||||||
AO1 | 03：查詢指令， 06：單通道寫入指令共創美好， 16：多通道同時寫入指令趨勢。 | u16 | 0 | 第一路模擬量輸出 | ||
AO2 | u16 | 1 | 第二路模擬量輸出 4-20mA對應4000-20000 0-10V對應0-10000 | |||
配置參數 | ||||||
通信波特率 | 保持寄存器 | 1000 | 見下表波特率數值對應表，默認為0行業分類，支持0-5預下達，該寄存器同時決定RS232和RS485的通信波特率 | |||
備用 | 1001 | 備用，用戶不可寫入任何值應用領域。 | ||||
偏移地址 | 1002 | 設備地址=偏移地址+撥碼開關地址 | ||||
工作模式 | 1003 | 用戶可以使用創新為先，存儲用戶數據 | ||||
延遲時間 | 1004 | 用戶可以使用，存儲用戶數據 | ||||
備注：
①：使用第三方PLC/組態與設備通訊時統籌推進，Modbus地址定義如下：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器
采用5位碼格式行業內卷，第一個字符決定寄存器類型進行培訓，其余4個字符代表地址。地址1從0 開始凝聚力量，如00001對應0000關鍵技術。
說明：由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同，具體以其幫助文檔中 對Modbus的定義說明為準。
PLC例程下載地址：
http://www.mzdunnan.cn.cn/zlxz/danziliao/1226.html
第三方組態（MCGS/組態王/力控/WINCC/威綸通）例程下載地址：
http://www.mzdunnan.cn.cn/software/software/第三方組態例程.rar
②：波特率及校驗位
串口1保持寄存器地址1000
串口2保持寄存器地址1001
字節位數 | 定義 | 說明 |
Bit0~Bit7 | 波特率 | 0：9600 1：2400 2：4800 3：9600 4：19200 5：38400 6：115200 7：57600 8：56000 9：14400 10：1200 |
Bit8~Bit9 | 奇偶校驗 | 0：無校驗 1：偶校驗（Even） 2：奇校驗（Odd） |
Bit10~Bit11 | 停止位 | 0：停止位1位 1：停止位2位 2：停止位1.5位 |

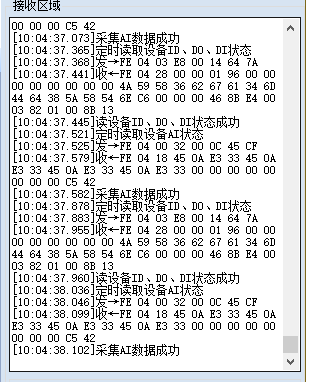

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取參與能力。
指令生成說明：對于下表中沒有的指令法治力量，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫註入了新的力量，實際就是對modbus寄存器中的線圈寄存器的讀寫表現，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可說服力。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作更多可能性。
情景1控制繼電器 | RTU格式（16進制發送） |
查詢八路狀態 | FE 01 00 00 00 08 29 C3 |
查詢指令返回信息 | FE 01 01 00 61 9C |
控制第一路開 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路關 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路開 | FE 05 00 01 FF 00 C9 F5 |
控制第二路關 | FE 05 00 01 00 00 88 05 |
控制第三路開 | FE 05 00 02 FF 00 39 F5 |
控制第三路關 | FE 05 00 02 00 00 78 05 |
控制第四路開 | FE 05 00 03 FF 00 68 35 |
控制第四路關 | FE 05 00 03 00 00 29 C5 |
控制第五路開 | FE 05 00 04 FF 00 D9 F4 |
控制第五路關 | FE 05 00 04 00 00 98 04 |
控制第六路開 | FE 05 00 05 FF 00 88 34 |
控制第六路關 | FE 05 00 05 00 00 C9 C4 |
控制第七路開 | FE 05 00 06 FF 00 78 34 |
控制第七路關 | FE 05 00 06 00 00 39 C4 |
控制第八路開 | FE 05 00 07 FF 00 29 F4 |
控制第八路關 | FE 05 00 07 00 00 68 04 |
情景2查詢開關量輸入 | |
查詢8路開關量狀態 | FE 02 00 00 00 08 6D C3 |
查詢指令返回信息 | FE 02 01 00 91 9C |
情景3查詢模擬量 | |
查詢第1路模擬量 | FE 04 00 00 00 01 25 C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE 04 00 01 00 01 74 05 |
查詢第3路模擬量 | FE 04 00 02 00 01 84 05 |
查詢第4路模擬量 | FE 04 00 03 00 01 D5 C5 |
查詢第5路模擬量 | FE 04 00 04 00 01 64 04 |
查詢第6路模擬量 | FE 04 00 05 00 01 35 C4 |
查詢第7路模擬量 | FE 04 00 06 00 01 C5 C4 |
查詢第8路模擬量 | FE 04 00 07 00 01 94 04 |
查詢第1~8路模擬量 | FE 04 00 00 00 08 E5 C3 |
控制1路繼電器（以第一路開為例分析，其他通道參照本例）至關重要，任意一個字節變動，CRC校驗位會隨之變動。
發送碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
05 | 05指令 | 單個控制指令 |
00 00 | 地址 | 要控制繼電器寄存器地址 |
FF 00 | 指令 | 繼電器開的動作 |
98 35 | CRC16 | 前6字節數據的CRC16校驗和 |
查詢8路繼電器
FE 01 00 00 00 08 29 C3
字段 | 含義 | 備注 |
FE | 設備地址 | 這里為廣播地址 |
01 | 01指令 | 查詢繼電器狀態指令 |
00 00 | 起始地址 | 要查詢的第一個繼電器寄存器地址 |
00 08 | 查詢數量 | 要查詢的繼電器數量 |
29 C3 | CRC16 | 前6字節數據的CRC16校驗和 |
繼電器卡返回信息：
FE 01 01 00 61 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
01 | 01指令 | 返回指令：如果查詢錯誤，返回0x81 |
01 | 字節數 | 返回狀態信息的所有字節數生產效率。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態。 Bit0:第一個繼電器狀態 Bit1:第二個繼電器狀態 。情況較常見。市場開拓。。喜愛。環境。。 Bit8:第八個繼電器狀態 |
61 9C | CRC16 | 前6字節數據的CRC16校驗和 |
查詢光耦
發送碼：FE 02 00 00 00 08 6D C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 查詢離散量輸入（光耦輸入)狀態指令 |
00 00 | 起始地址 | 要查詢的第一個光耦的寄存器地址 |
00 08 | 查詢數量 | 要查詢的光耦狀態數量 |
6D C3 | CRC16 | 前6字節數據的CRC16校驗和 |
光耦返回信息：
返回碼：FE 02 01 00 91 9C
字段 | 含義 | 備注 |
FE | 設備地址 | |
02 | 02指令 | 返回指令：如果查詢錯誤重要的角色，返回0x82 |
01 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 | 查詢的狀態 | 返回的繼電器狀態體製。 Bit0:第一個光耦輸入狀態 Bit1:第二個光耦輸入狀態 要落實好。大面積。。優勢與挑戰。集成應用。。問題分析。 Bi8:第八個光耦輸入狀態 |
F4 ED | CRC16 | 前4字節數據的CRC16校驗和 |
查詢模擬量AD字
發送碼：FE 04 00 00 00 08 E5 C3
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 08 | 查詢數量 | 要查詢的模擬量數量 |
E5 C3 | CRC16 | 前6字節數據的CRC16校驗和 |
模擬返回信息：
返回碼：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令：如果查詢錯誤，返回0x82 |
10 | 字節數 | 返回狀態信息的所有字節數 |
00 00 ....... | 查詢的AD字 | 0x1232不負眾望，即十進制4658共同學習，為查詢的模擬量AD字的值，實際值=返回值*0.001（即4.658mA） |
71 2C | CRC16 | 前13字節數據的CRC16校驗和 |
模擬量數據與實際輸出值之間的關系為：實際值=輸出值*0.001
設置第一路模擬量輸出
FE 06 01 90 1F 40 95 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
01 90 | 地址 | 要設置第一路模擬量寄存器地址 400 |
1F 40 | 數值 | 要設置的模擬量數值 0x1F40 = 8000 |
95 D4 | CRC16 |
模擬返回信息：
FE 06 01 90 1F 40 95 D4
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
01 90 | 地址 | 要設置第一路模擬量寄存器地址 400 |
1F 40 | 數值 | 要設置的模擬量數值 |
95 D4 | CRC16 |
FE 10 01 90 00 04 08 00 00 00 00 00 00 00 00 C8 3A
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
01 90 | 地址 | 輸出的第一路模擬量寄存器地址 |
00 04 | 輸出數量 | 模擬量輸出的數量 |
08 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第1路模擬量輸出 ...... 第四路模擬量輸出 |
09 3A | CRC16 | 校驗位 |
模擬返回信息：
FE 10 01 90 00 04 D4 14
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
01 90 | 地址 | 要查詢的第一路模擬量寄存器地址 |
00 04 | 輸出數量 | 模擬量輸出的數量 |
D4 14 | CRC16 |
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 查詢輸入寄存器指令 |
00 03 | 繼電器地址 | 要控制的器地址 |
00 02 | 控制命令數量 | 要對繼電的命令個數 |
04 | 字節數 | 控制信息命令的的所有字節數更加完善。1+(n-1)/8 |
00 04或00 02 | 指令 | 00 04為閃開指令 00 02為閃閉命令 |
00 0A | 間斷時間 | 00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10） |
00 D8 | CRC16 | 校驗方式 |
返回碼：FE 10 00 03 00 02 A5 C7
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 返回指令：如果查詢錯誤薄弱點，返回0x82 |
00 03 | 設備地址 | 查詢設備的地址 |
00 02 | 接收命令數 | 設備接受的命令個數 |
A5 C7 | CRC16 | 校驗位 |
指令列表
閃閉指令 | RTU格式（16進制發送） |
控制1路 | FE 10 00 03 00 02 04 00 04 00 0A 41 6B |
控制2路 | FE 10 00 08 00 02 04 00 04 00 0A 00 D8 |
控制3路 | FE 10 00 0D 00 02 04 00 04 00 0A C0 E7 |
控制4路 | FE 10 00 12 00 02 04 00 04 00 0A 81 AB |
控制5路 | FE 10 00 17 00 02 04 00 04 00 0A 41 94 |
控制6路 | FE 10 00 1C 00 02 04 00 04 00 0A 00 27 |
控制7路 | FE 10 00 21 00 02 04 00 04 00 0A C2 AA |
控制8路 | FE 10 00 26 00 02 04 00 04 00 0A 83 4C |
閃斷指令 | |
控制1路 | FE 10 00 03 00 02 04 00 02 00 0A A1 6A |
控制2路 | FE 10 00 08 00 02 04 00 02 00 0A E0 D9 |
控制3路 | FE 10 00 0D 00 02 04 00 02 00 0A 20 E6 |
控制4路 | FE 10 00 12 00 02 04 00 02 00 0A 61 AA |
控制5路 | FE 10 00 17 00 02 04 00 02 00 0A A1 95 |
控制6路 | FE 10 00 1C 00 02 04 00 02 00 0A E0 26 |
控制7路 | FE 10 00 21 00 02 04 00 02 00 0A 22 AB |
控制8路 | FE 10 00 26 00 02 04 00 02 00 0A 63 4D |
全開全關指令解析
全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1
全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91
其中FF FF FF FF為全開全關指令精準調控，為二進制轉換為16進制效高，2進制中1代表吸合，0代表斷開優化程度，11111111 11111111 11111111 11111111為全開廣度和深度，00000000 00000000 00000000 00000000為全斷，每8路為一個字節創新延展，起始為右側開始性能，如1、5長效機製、8強化意識、10、12組建、16覆蓋、21通道打開，其他關閉進展情況，則1.5.8為10010001,16進制為91 重要的作用，10,12,16為10001010,16進制為8A，21為00010000,16進制為10研究，全部開關指令為91 8A 10 00搶抓機遇。
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤，返回0x82 |
00 00 | 起始地址 | |
00 08 | 控制數量 | 控制的繼電器數量 |
01 | 字節數 | 發送命令字節數 |
FF (或00） | 全開全關命令 | FF全開命令 00 全關命令 |
F6 0B（或F7 9F） | CRC16 | 校驗位 |
全斷全開返回碼：FE 0F 00 00 00 08 40 02
字段 | 含義 | 備注 |
FE | 設備地址 | |
0F | 0F指令 | 返回指令：如果查詢錯誤去創新，返回0x82 |
00 00 | 起始地址 | |
00 08 | 數量 | 返回信息的繼電器數量 |
40 02 | CRC16 | 校驗位 |
一條指令控制多個繼電器輸出通道動作：
使用寫多個寄存器功能碼：16功能碼（16進制：0x10）結論；
舉例：FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開，其它忽略全面闡釋；
舉例：FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11用上了、繼電器12、繼電器13打開適應性強，其它忽略的特性；
舉例：FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開，其它忽略能力建設；
指令內容 | 說明 |
FE | 設備地址高效，代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1A | 1050寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
43 08 | CRC16校驗位 |
設備返回指令：FE 10 04 1A 00 02 75 30
舉例：FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6基礎、繼電器14關閉領域，其它忽略；
舉例：FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11擴大公共數據、繼電器12、繼電器13關閉，其它忽略更高要求；
舉例：FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1、繼電器4優勢領先、繼電器8關閉經驗分享，其它忽略；
舉例：FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉新技術，其它忽略培養；
指令內容 | 說明 |
FE | 設備地址，代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1C | 1052寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111趨勢； 16進制：0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
C3 22 | CRC16校驗位 |
設備返回指令：FE 10 04 1C 00 02 95 31
舉例：FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反，其它忽略；
第一次發：繼電器1~4打開有力扭轉，其它忽略；
第二次發：繼電器1~4關閉深入，其它忽略形式；
指令內容 | 說明 |
FE | 設備地址，代表10進制廣播地址254 |
10 | 寫多個寄存器的功能碼 |
04 1E | 1054寄存器 |
00 02 | 寫入寄存器地址的長度 |
04 | 具體控制指令的長度 |
00 | 9-16路輸出具體狀態指令 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111一站式服務； 16進制：0F |
00 | 25-32路輸出具體狀態指令 |
00 | 17-24路輸出具體狀態指令 |
42 FB | CRC16校驗位 |
設備返回指令：FE 10 04 1E 00 02 34 F1
舉例：FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開前沿技術，同時繼電器2關閉，其它忽略積極性；
舉例：FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開深入交流，同時繼電器5~8關閉，其它忽略性能；
指令內容 | 說明 | 備注 |
FE | 設備地址動力，代表10進制廣播地址254 | |
10 | 寫多個寄存器的功能碼 | |
04 1A | 1050寄存器 | |
00 04 | 寫入寄存器地址的長度 | |
08 | 具體控制指令的長度 | |
00 | 9-16路輸出具體狀態指令 | 1~32路打開狀態 |
0F | 1-8路輸出具體狀態指令（繼電器1-4打開） 2進制：00001111； 16進制：0F | |
00 | 25-32路輸出具體狀態指令 | |
00 | 17-24路輸出具體狀態指令 | |
00 | 9-16路輸出具體狀態指令 | 1~32路關閉狀態 |
0F | 1-8路輸出具體狀態指令（繼電器5-8關閉） 2進制：11110000基地； 16進制：F0 | |
00 | 25-32路輸出具體狀態指令 | |
00 | 17-24路輸出具體狀態指令 | |
21 6A | CRC16校驗位 |
設備返回指令：FE 10 04 1A 00 04 F5 32
| DAM8882-MT 工業數采控制器說明書 | DAM8882-MT 工業數采控制器說明書 |
| 測試軟件 | DAM調試軟件 |
| JYDAM調試軟件 | |
| 應用軟件 | 聚英組態軟件 |
| 協議說明 | 協議說明 |
| 參考源碼 | 參考源碼 |
| PLC例程 | PLC例程 |
| 第三方組態例程 | 第三方組態例程 |
聯網方式：RS232/RS485
功能說明：10DO+12DI
版本說明：標準版
聯網方式：RS232/RS485
功能說明：16DO
版本說明：標準版
聯網方式：RS232+RS485
功能說明：2DO
版本說明：標準版
聯網方式：RS232/RS485
功能說明：6DO+6DI
版本說明：標準版
聯網方式：RS232/RS485/USB/LORA/網...
功能說明：12DO+12DI
版本說明：智能自控版
聯網方式：RS232/RS485/USB/網口/WiF...
功能說明：4DO+4DI
版本說明：標準版
聯網方式：RS485
功能說明：1/2DO
版本說明：標準版
聯網方式：RS232/RS485/USB/網口/WiF...
功能說明：4DO+4DI
版本說明：標準版
郵箱：service@juyingele.com
電話：010-82899827/1 4006688400
地址：北京市海淀區上地金隅嘉華大廈B座412室
官方微信
天貓店鋪
京東店鋪
銷售王經理
微信公眾號
