首頁 > 產品中心 > 通信轉換 > LORA無線

LORA-1000網關

低功耗無線傳感器采集 | 低功耗閥門控制 | 大數據邊緣計算 | DLC智能邏輯控制

最多支持250個節點,同時支持在線系統、低功耗十分落實、喚醒控制的節點支持DLC邏輯控制,部分范圍節點支持modbus訪問支持一鍵聯機配置逐步顯現,支持在線作用、低功耗、喚醒控制節點的遠程配置支持節點通訊同步近年來,支持自動地址配置極致用戶體驗,支持節點間的互相邏輯控制支持單信道LORA通訊

型號:Lora-1000 輸入接口:4G/232/485/網口/WiFi 供電說明:DC7-30V

一、產品說明

LORA1000 網關是集合 Lora積極拓展新的領域、GPRS充分發揮、以太網為一體的滴灌閥門控制網關。它 能夠?qū)崿F(xiàn)通過 GPRS應用、以太網接入云平臺解決方案,同時通過 Lora 鏈接環境采集器。

二成就、產品特點

l 供電電壓 DC7-40V;

l 通訊接口支持無線以太網口初步建立、串口、GPRS

l 通信協議:支持標準modbus RTU/TCP 協議

l 支持定時控制功能相對開放。

三重要方式、產品功能

l 可實現 32 路環境采集器接入

l 可實現最大支持200 臺透?jìng)髂K接入

l 可實現云端操作、配置

l 可實現環境變量異常報警功能臺上與臺下。

四幅度、版本說明

版本

定時功能

聯動模式

模擬量閾值

場景

智能自控版




l 70 組規則設定----多達 70 組規則條件設定,滿足各種邏輯要求效高性。

五各有優勢、主要參數

參數

說明

通訊接口

GPRS、以太網重要的作用、串口 RS485

默認 IP

192.168.1.232

額定電壓

DC 7-40V

電源指示

1路紅色 LED 指示(不通信時常亮資料,通信時閃爍)

輸出指示

3路通訊指示燈

溫度范圍

工業級自動化,-40℃—85℃

尺寸

105*65*28

重量

150g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400



軟件支持

配套配置軟件、app 控制軟件集成,平臺軟件規模最大; 支持各家組態軟件;

支持 Labviewd

六、快速使用說明

說明:設備出廠默認會與子機配置好參數重要手段,如需手動添加示例如下

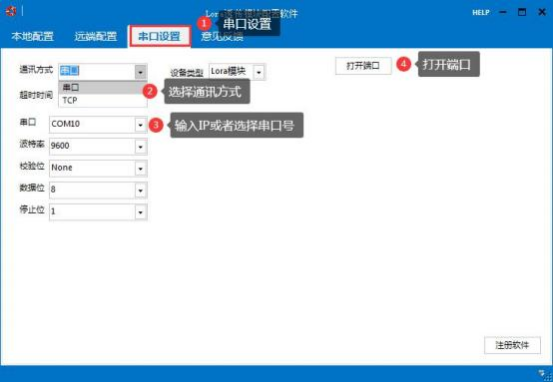

1 :連接通訊

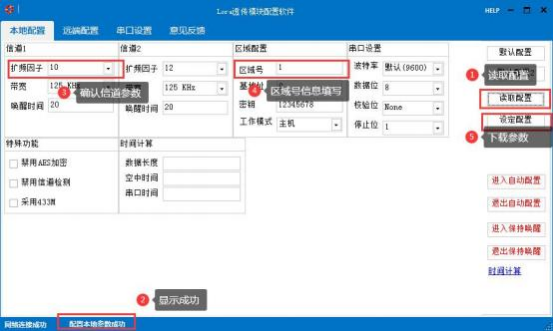

2 :參數讀取和設置

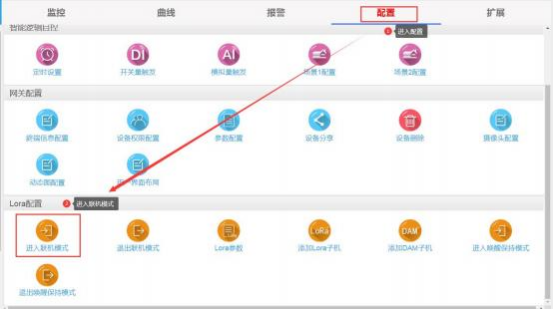

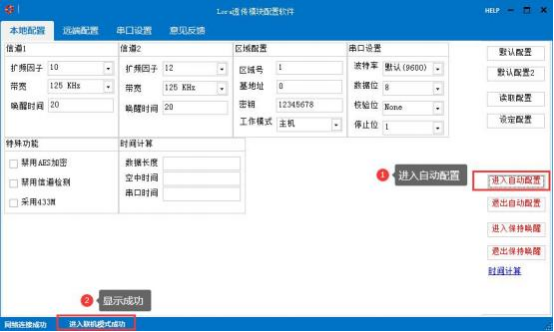

3 :添加子機設備


進入自動配置后,子機長按按鍵 3S 后點按一下會自動搜所配置(舊版長按3S 點按 3 下)

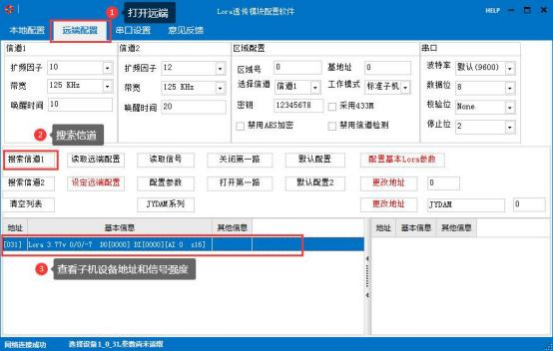

4:搜所在線設備


地址修改可以通過撥碼或者軟件右側進行地址更改

注意:非低功耗 LORA 子機在搜索配對過程中橫向協同,搜索信道只需要開始點擊一次不折不扣,然后需要 再次點擊取消。否則主機執行搜索信道過程中會一直下發查詢指令穩定性,影響子機的參數讀取 或者修改參數設置等操作最深厚的底氣。

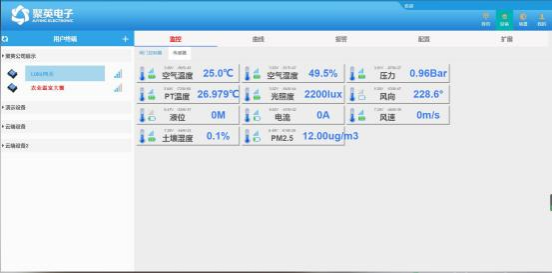

5 :云平臺界面

模擬量顯示界面可以在這里顯示

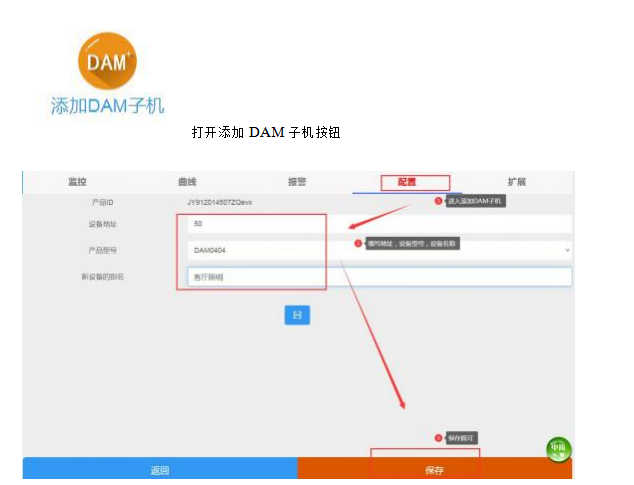

6 :云平臺添加透?jìng)髂K


子機同樣長按 3S 后點按三下(舊版長按 3S 點按 3 下),成功后會彈出配置成功 備注:DAM 子機要先配置好地址信息創造性,方便后面添加保持穩定。


添加成功后,分類頁面會顯示設備能力。具體功能詳見云平臺使用說明手冊。

七、開發資料說明

1還不大、通訊協議說明

本產品支持標準modbus 指令好宣講,有關詳細的指令生成與解析方式連日來,可根據本文中的寄存 器表結合參考《MODBUS 協議中文版》 即可保障性。

Modbus 協議說明書下載鏈接地址:

http://www.mzdunnan.cn.cn/software/software/Modbus%20POLL 軟件及使用教 程.rar

2、Modbus 寄存器說明

本控制卡主要為線圈寄存器信息化技術,主要支持以下指令碼:1 領先水平、5 、15

指令碼

含義

1

讀線圈寄存器

5

寫單個線圈

15

寫多個線圈寄存器

線圈寄存器地址表:

寄存器名稱


寄存器地址

說明

控制 32 個閥門的狀態

控制閥門 1

寫線圈

1 號指令碼

0x0032 代表十 進制 32

0x0001

控制閥門輸出

控制閥門2

0x0002

控制閥門 3~31

........

控制閥門 32

0x0032


32 個閥門的輸出狀態

閥門 1 輸出狀態

只讀

0x0101

閥門的實際狀態

閥門2 輸出狀態

0x0102

閥門 3~31輸出狀態

........

閥門 32 輸出狀態

0x0101



32 個閥門的水流反饋狀態

閥門 1 水流反饋

開關量  2 號指令

1x0001

閥門的水流反饋狀態責任製。

輸入 2 水流反饋

1x0002

輸入 3~31水流反饋

1x0003

輸入 32 水流反饋


1x0032


32 個閥門的報警狀態

閥門 1 報警狀態

開關量  2 號指令

1x0101

閥門報警:

控制輸出狀態與水流反饋 狀態不一致效率。

默認延遲 1 分鐘。

可能報警原因:

設備未成功控制

設備反饋檢測失敗雙重提升。

閥門2 報警狀態

1x0102

閥門 3~31報警狀態

........

閥門 32 報警狀態

1x0132


定時配置




參考定時配置軟件








時間配置




參考定時配置軟件








備注:

① :Modbus 設備指令支持下列Modbus 地址:

00001 至 09999 是離散輸出(線圈) 10001 至 19999 是離散輸入(觸點)

30001 至 39999 是輸入寄存器(通常是模擬量輸入) 40001 至 49999 是保持寄存器(通常存儲設備配置信息)

采用5 位碼格式增強,第一個字符決定寄存器類型,其余 4 個字符代表地址結果。地 址 1 從 0 開始戰略布局,如 00001 對應 0000。

波特率數值對應表


數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400


③ :繼電器狀態規則製定,通過 30002 地址可以查詢講道理,也可以通過 00001---00002 地 址來查詢引領,但控制只能使用 00001---00002 地址。

30002 地址數據長度為 16bit 更加廣闊。最多可表示 16 個繼電器優化服務策略。

對應結果如下:

Bit

15

14

13

12

11

10

9

8

7

6

5

4

3

2

1

0

   位置

8

7

6

5

4

3

2

1

16

15

14

13

12

11

10

9

即 寄存器 30009 數據 的 bit8 與寄存器 00001 的數據一樣。

同理:光耦輸入也是如此示範。寄存器 30003 的 bit8 技術節能、bit9 與寄存器 10001 、10002 都對應到指定的硬件上發展基礎。

寄存器地址按照 PLC 命名規則作用,真實地址為去掉最高位,然后減一對外開放。

3互動式宣講、相關指令

情景

RTU 格式(16 進制發送)

查詢十六路狀態

FE 01 00 00 00 10 29 C9

查詢指令返回信息

FE 01 01 00 61 9C

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

:FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

查詢 16 路光耦狀態

FE 02 00 00 00 10 6D C9

查詢返回信息

FE 02 02 00 00AD AC

4、指令詳解

4.1 用的舒心、繼電器輸出

查詢 16 路繼電器

FE 01 00 00 00 10 29 C9

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01 指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 10

查詢數量

要查詢的繼電器數量

29 C9

CRC16

 6 字節數據的 CRC16 校驗和

繼電器卡返回信息: FE 01 01 00 61 9C

字段

含義

備注

FE

設備地址


01

01 指令

返回指令:如果查詢錯誤結構,返回 0x81

01

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

查詢的狀態

返回的繼電器狀態模式。

Bit0:第一個繼電器狀態




Bit 1:第二個繼電器狀態 效果較好。。貢獻。廣泛應用。。持續。情況。

Bit7:第八個繼電器狀態

61 9C

CRC16

 6 字節數據的 CRC16 校驗和


4.2 、光耦輸入

查詢光耦

發送碼:FE 02 00 00 00 0C 6C 00

字段

含義

備注

FE

設備地址


02

02 指令

查詢離散量輸入(光耦輸入)狀態指令

00 00

起始地址

要查詢的第一個光耦的寄存器地址

00 0C

查詢數量

要查詢的光耦狀態數量

6C00

CRC16


光耦返回信息:

返回碼:FE 02 02 00 01 6C 6C

字段

含義

備注

FE

設備地址


02

02 指令

返回指令:如果查詢錯誤高品質,返回 0x82

02

字節數

返回狀態信息的所有字節數等多個領域。1+(n-1)/8

00

01

查詢的狀態

返回的繼電器狀態。

Bit0:第一個光耦輸入狀態

Bit 1:第二個光耦輸入狀態 統籌。哪些領域。。產品和服務。像一棵樹。。不斷創新。

Bit 12:第二十四個光耦輸入狀態

6C 6C

CRC16



4.3 高效利用、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10 指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04  00 02

指令

00 04 為閃開指令 00 02 為閃閉命令

00 0A

間斷時間

00 0A 為十六進制換為十進制則為 10 間隔時 間為(0.1 *10

00 D8

CRC16

校驗方式

返回碼:FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10 指令

返回指令:如果查詢錯誤更高效,返回 0x82

00 03

設備地址

查詢?cè)O(shè)備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

4.4 稍有不慎、全開全關指令

全開全關指令解析

全開發送碼:FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼:FE 0F 00 00 00 10 02 00 00 A7 D4

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令:如果查詢錯誤探索,返回0x82

00 00

起始地址


00 10

控制數量

控制的繼電器數量

02

字節數

發送命令字節數

FF FF    ( 00 00

全開全關命令

FF FF 全開命令 00 00 全關命令

A 1 7C  (或 A0 CC

CRC16

校驗位

全斷全開返回碼:FE 0F 00 00 00 10 40 08

發送碼:FE 04 00 00 00 0CE4 00

字段

含義

備注

FE

設備地址


0F

0F 指令

返回指令:如果查詢錯誤,返回0x82

00 00

起始地址


00 10

數量

返回信息的繼電器數量

C 1 C3

CRC16

校驗位


4.5 全面協議、模擬量查詢

查詢模擬量 AD 字

獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001

發送碼:FE 04 00 00 00 0CE4 00

字段

含義

備注

FE

設備地址


04

04 指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的模擬量寄存器地址

00 0C

查詢數量

要查詢的模擬量數量

E4 00

CRC16


模擬返回信息:

返回碼:FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段

含義

備注

FE

設備地址


04

04 指令

返回指令:如果查詢錯誤重要作用,返回 0x82

18

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00 00…   …00 00

查詢的 AD

0x00 00 講實踐,即十進制 0 工藝技術,為查詢的模擬量 AD 字的值

81 60

CRC16

校驗位

八、App 相關問題



LORA-1000網關相關資料下載
LORA-1000網關說明書 LORA-1000網關說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
